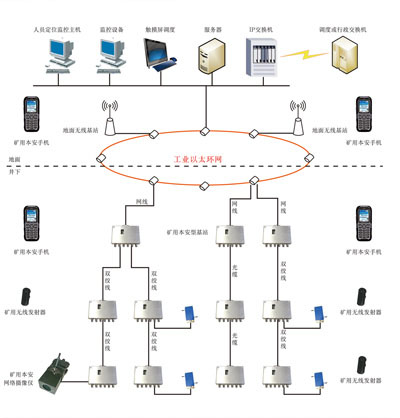

KT130R型礦用WiFi無線通信及人員管理系統是我院采用標準工業以太網結構，TCP/IP、WiFi、XDSL等協議、人員定位技術開發的新型礦用無線通信、人員管理綜合系統。
　　該系統可為礦區井上與井下的無線語音、數據、圖像傳輸及人員監測與管理提供一個共用的系統平臺；也可為生產調度、應急救援、安全監控與督察提供良好的應用基礎。

系統功能
　系統內手機之間可互相呼叫通話，并可在基站之間無縫漫游；
　外線電話與系統內手機可互相呼叫通話；
　手機脫網通信功能：手機與手機可直接對講或通過獨立基站實現相互通信；
　支持系統內各手機之間發送短信及短信群發，支持全礦井自動化瓦斯超限等緊急情況的短信聯網報警功能；
　系統維護終端具有維護和管理功能，可對業務和用戶優先級設置；
　支持7號信令、ISDN-PRI等信令協議；
　具有調度功能，對無線用戶可實現群呼、強拆、強插、會議等功能；
　系統內設備可通過WiFi無線上網；
　可接入網絡攝像頭或WiFi無線攝像頭實現視頻監控；
　可提供30路以上的用戶實時錄音功能，對錄音可進行查詢、刪除、回放等操作；
　無線基站可擴展人員定位功能，實現對下井人員的定位識別、考勤管理等功能。

系統特點
　多網合一：無線通信、人員定位一體化設計，并可與礦井安全監控等系統共用井下工業以太環網，減少線路及設備建設投入；
　無線漫游：支持無線終端在多個基站覆蓋范圍之間無縫漫游切換；
　操作維護簡單：系統通訊設備采用了標準TCP/IP協議，具有遠程WEB管理功能；
　高傳輸速率：系統帶寬最高達54 M，可實現井下寬帶無線數據、視頻傳輸功能；
　多種傳輸方式，組網靈活：無線基站之間可采用光纜、DSL等多種連接方式，既可接入礦方現有的工業環網，又可獨立組網；
　標準通信接口：通過開放的WiFi協議，可便利接入任何符合WiFi協議標準和設備，或通過網口實現數據、視頻傳輸；
　人員管理系統技術成熟：以KJ69J礦用人員安全監測系統技術為基礎，解決了礦工井下定位、跟蹤，上、下井考勤，事故搜救的一系列問題，功能完善、可靠性高；
　系統可通過網站設備與調度系統或公共電話網絡無縫連接，實現與調度電話和外線的互通；
　無線基站、手機等設備均采用本質安全型設計，可在工作面、回風巷等危險場所使用。

技術參數
　系統容量
　　有/無線用戶2000門
　　人員定位無線編碼發射器10000個
　　單個基站最多可同時通話的手機數為16個
　傳輸距離
　　光纖傳輸距離：地面環網接入器與井下礦用環網接入器傳輸距離≥15 km；礦用環網接入器與礦用本安型無線基站傳輸距離≥5 km
　　DSL傳輸距離：礦用本安型本安通信接口與礦用本安型無線基站采用2芯雙絞線傳輸，傳輸距離≥1 km
　　礦用本安型無線基站覆蓋范圍(根據不同傳輸環境)：400～800 m
　　礦用本安型無線基站人員定位覆蓋范圍：≥30 m
　　無線基站到無線收發器的距離：≥1 km
　各設備間傳輸方式、協議速率
　　網管主機、網絡交換機、礦用本安型通信接口之間：傳輸方式為全雙工/半雙工自適應以太網口連接，傳輸速率為10/100 M-Base-TX
　　礦用本安型DSL接口與礦用本安型無線基站之間：傳輸方式為DSL口接連，最高傳輸速率100 Mbit/s
　　礦用本安型無線基站與手機之間：傳輸方式為無線接入方式(802.11 b/g)，傳輸速率為1～54 Mbit/s，調制方式為802.11b：DSSS、802.11g：OFDM，天線頻率范圍為2400～2483 MHz
　系統有線傳輸通路誤碼率：≤10^-6
　人員定位同時讀卡數量不小于200個，移動速率不小于30 km/h

主要設備

　IP調度交換機(軟交換)　
　　IP調度交換機(軟交換)是系統的軟交換中心，硬件采用標準19英寸2U高機架式服務器，集成全套的語音、數據、互聯網服務和多種整合通信功能。IP調度(軟交換)信令通信、視頻語音媒體通信、軟鍵盤通信和網管通信均基于IP，可以在IP網絡內實現多層次軟交換主機級聯組網應用，便于部署；業務接口標準，信令采用標準SIP協議，可以和第三方標準接口設備無縫集成，支持接口：FXS模擬用戶線接口、FXO模擬外線接口、E1數字中繼等，其中E1數字中繼支持No.1或NO.7、PRI信令。
　系統用戶容量：2000注冊用戶，200～500并發用戶數，系統容量可擴展；
　可擴展支持各種PSTN信令：7號信令、ISDN-PRI、中國一號信令、模擬環路等；
　SIP協議：RFC3261、RFC2327、RFC3262、RFC3264、RFC3581、RFC3515；
　網絡協議：TCP/IP、UDP、RTP/RTCP、ARP、PPPoE、DHCP、 FTP/TFTP、Telnet、SNMP、ICMP、NAT、DNS、SDP。

　KTW139C礦用本安型無線基站　
　　KTW139C礦用本安型無線基站是無線網絡的接入點，采用雙無線模塊設計，可同時支持802.11b/g，可提供中繼橋接、橋接+覆蓋等等工種工作模式，是移動終端與礦用交換機之間的無線通信傳輸中轉站，并提供RFID卡/發射器(模塊)的信息傳輸通道。
　　基站通過雙絞線與礦用通信接口連接或直接與礦用環網接入器連接，由KDW16A電源或KDW65電源饋電。根據不同的使用環境，可配置不同增益值及方向的天線。
　工作電壓：2路直流18 V
　3個10/100M-Base-TX RJ35以太網口
　2個以太網光口
　2個DSL接口，傳輸速率192 kbit/s～100 Mbit/s
　2個RS485接口，主傳輸速率為1200 bit/s，與無線收發器傳輸速率為2400 bit/s
　WiFi無線傳輸參數：協議為802.11b/g
　人員定位無線傳輸參數：頻率為2410～2430 MHz
　在空曠無障礙場所與標識卡可靠通訊距離：30m

　KTW140B礦用本安型手機　
　　礦用本安型手機是無線通信系統的終端設備，完成話音或數據信號與無線信號之間的轉換。
　工作頻率：WiFi(802.11b/g)
　工作電壓：3.7V(由電池組供電，內串保護元件)

　KGE37B/C無線編碼發射器、標識卡　
　　由微功耗CPU和發射電路組成，完成無線電編碼信號的發射。
　　采用自帶電池供電。
