KT242礦用廣播通信系統是根據煤炭行業在應急通信指揮的要求而研制的新型一體化智能廣播擴音指揮系統，主要由交換機、調度臺、井上廣播主機、井下廣播主站、井下廣播分站和井下廣播主站電源等組成。系統可實現自動廣播或手動廣播操作，并借助系統控制主機的強大功能來實現分組和廣播分區設置。系統可實現分區廣播和全區廣播，背景音樂的定時定區、定曲目播放或者各區單獨控制等。系統還可實現井上與井下、井下與井下之間的全雙工通話，以及井下緊急呼叫井上調度室，及時反饋井下緊急情況。
KT242礦用廣播通信系統遵循可靠性的設計方針，在供電異常時仍可工作兩個小時以上。系統組網簡單，維護方便，便于擴展，系統最大的容量根據交換機的最大容量而定。系統布線是利用井下原有的電話線，既減少了工程的施工量，又節省了系統成本。對講主站可連接廣播對講分站數目是10個，系統不僅具有全雙工通話功能，而且具有廣播功能，通過抗噪聲模塊在井下高噪音的環境中可達到較好的通話效果。系統總電流大小滿足本質安全的要求。
KT242礦用廣播通信系統具有雙工通話、對講、廣播、數字抗噪、井上監聽和忙音檢測等功能。
1.產品特征
（1）兼容性

系統可與現有的交換機、調度臺進行組合，充分提高設備的利用率；并可直接替代原有防爆電話機，同時保留原有防爆電話機的通信功能。
（2)可靠性高
系統采用可靠性設計原則，保證在斷電后持續工作兩小時以上。在后備電源電量用完的前提下，系統仍可作為普通電話使用，保證通信暢通。
（3）安全性高

系統采用本安設計原則，提高了系統在特殊場合的使用安全性。
（4）擴容方便
系統可根據交換機的用戶門數進行擴容，無需整合其它資源。
（5）施工簡單

系統組網可利用原有的電話網絡，無需另行布線，亦可直接代替原有的井下防爆電話機。
（6）維護方便
若系統的某一個廣播主站發生故障不會影響其它廣播主站工作，便于定位故障，省時省力。
2.產品功能
（1）系統具有廣播功能，在緊急情況下可進行廣播，在空閑時間可利用系統進行井下安全教育和播放音樂等，音樂內容可通過井上統一管理、統一播放。
（2）系統具有全雙工通話功能，用戶可利用廣播主站進行全雙工通話，可呼叫井上或井下的其它主站或電話機，便于信息交流。
（3）系統可與井上現有的交換機和調度臺組網使用，充分提高設備的利用率，有效的節省成本，系統不用另行布線，只需使用井下原有電話線即可。
（4）系統具有監聽功能，需要了解井下有線廣播主站周圍的情況時，可通過調度臺向交換機發出對相應有線廣播主站的監聽命令，交換機接收到命令后向相應的廣播主站發出特殊振鈴信號，有線廣播主站接收到監聽振鈴后自動摘機并開始監聽。
（5）系統具有忙音檢測功能，有線廣播主站可通過忙音判斷當前狀態，通話結束后可自動掛機。

（6）系統具有緊急呼叫功能，系統采用一鍵緊呼，便于在出現緊急情況時快速上報。
（7）系統兼容數字抗噪聲模塊。
（8）系統可根據煤礦管理需要對礦井劃分區域，每個區域進行單獨編排播放。
（9）系統可通過井上廣播主機可對全礦井的井下廣播分站進行緊急廣播，作為全礦井下緊急呼叫警示或緊急搶險撤人呼叫。
（10）井下人員在遇到緊急情況時，可通過井下廣播分站上的緊急呼叫按鈕與地面調度室進行對講呼救，及時為地面調度報告井下緊急情況。
（11）井下廣播主站、分站具備后備電源，能夠在斷電的情況下繼續工作2個小時以上。
（12）單個井下廣播分站在出現故障時不影響信號向下傳輸。
（13）兩個井下廣播分站通過線纜傳輸最遠距離達3Km；井下廣播分站為本質安全型，可在工作面等環境中使用，真正做到全覆蓋。
（14）系統具備多用戶權限管理。
（15）系統擴展方便，不需要調整和增加地面任何廣播設備，井下廣播分站的數量只需根據調度機容量的大小確定。
（16）系統可與地面廣播系統進行接入；也可與其它系統進行報警信號聯動。
3.系統組成
系統主要由井上廣播主機、交換機（KTJ113DDK-6綜合）、調度臺（多媒體/189）、KTK10井下廣播主站、隔爆兼本安電源和井下廣播分站等五部分組成。井上廣播主機具有音頻接口，通過調度臺的會議功能，使用井上廣播主站，通過交換機（KTJ113DDK-6綜合）對井下廣播主站進行廣播。交換機和調度臺采用井上原有的交換機和調度臺， 井下廣播主站是系統的通信終端設備，具有廣播、對講、全雙工通話和數字抗噪聲等功能。廣播主站隔爆兼本安電源主要是為井下廣播主站提供電源。系統不僅具有對講功能，而且具有廣播功能，通過有線廣播分站和抗噪聲模塊在井下高噪音的環境中可達到較好的通話效果。系統總電流大小滿足本質安全的要求。系統具有雙工通話、對講、廣播、數字抗噪、井上監聽和忙音檢測等工能。

4.系統組成框圖

5.主要設備描述

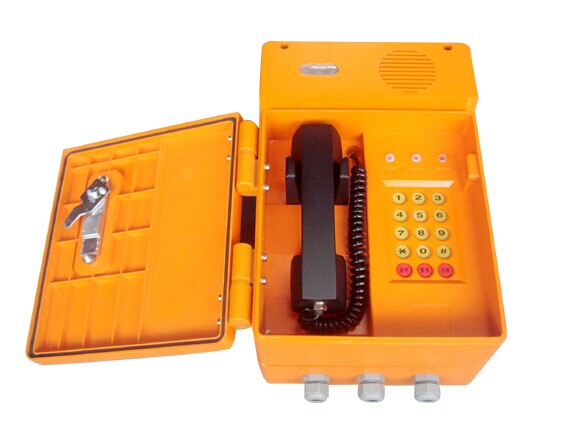

廣播主站

2 具有廣播功能，廣播時有線廣播主站發生響度可達到110dB（在距有線廣播主站 1 米處測量）。

2 振鈴聲級：≥85dB。

2 緊急呼叫功能，按下緊呼鍵可直接呼叫井上控制室。

2 具有監聽功能，有線廣播主站能夠準確識別監聽振鈴，識別摘機準確率達到 98%以上。

2 能夠準確的識別廣播振鈴信號，識別摘機準確率可達到98%以上。

2 有線廣播主站具有自動掛機功能。

2 廣播和監聽時具有自動摘機功能。

2 具有來電指示燈、廣播指示燈、對講指示燈和工作指示燈，能夠指示有線廣播主站工作狀態。

2 設有按鍵盤燈，方便黑暗中撥號。
